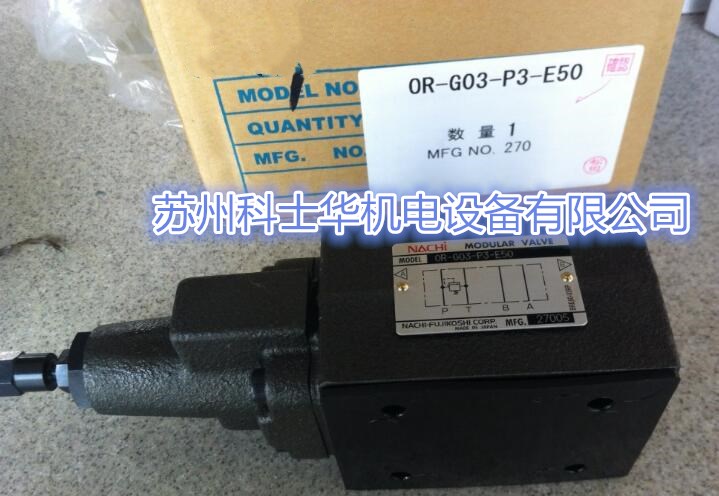

NACHI OR疊加溢流閥
OR-G01-P1-20 OR-G01-P3-20 OR-G01-W1-20 OR-G01-W3-20 OR-G01-A1-21 OR-G01-A3-21
OR-G01-B1-21 OR-G01-B3-21
OR-G03-P1-J50 OR-G03-P3-J50 OR-G03-W1-J50 OR-G03-W3-J50
OR-G03-A1-J50 OR-G03-A3-J50 OR-G03-B1-J50 OR-G03-B3-J50
ORH-G04-P1-10 ORH-G04-P3-10 ORH-G04-P5-10
NACHI溢流閥操作使用
1遙控回路中使用遙控閥時，要考慮遙控回路的配管會引起震動，建議采用內徑φ4mm以?xún)?nèi)的鋼管，其長度為3m以?xún)?nèi)。01型中不能遙控配管。 03型中需要遙控口時標記“V”輔助記號。
2作為安全閥使用時，要使壓力過載程度于必需回路使用。
3油箱出口背壓設為0.2MPa{2.0kgf/ cm2 }。
4控制少流量時壓力不穩定，所以請?jiān)谝韵滤局狄陨鲜褂谩?01型時…5ℓ/min以上 03型時…8ℓ/min以上 04型時…8ℓ/min以上低流量以下時，請使用直接型溢流組合ORD-G＊＊。
5由于不含底板及安裝螺栓，所以需要時請按D-90～D-95選定。 604型疊加閥中沒有安裝排泄口 (DR2)，因此，不能與壓力中心型電磁閥（D）組合使用。 7請將OR-G03-W＊-(J)50分別與兩處 T油口的油箱連接。
